HIOKI SÜPER MEGOHM METRE SM7420

Süper Megaohmmetre , Elektrometre, Picoampermetre → Süper Megaohmmetre → HIOKI SÜPER MEGOHM METRE SM7420

Sipariş No : HK-SM7420

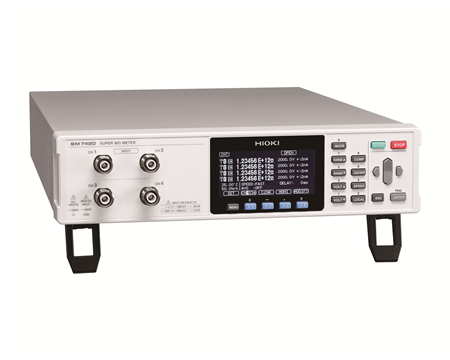

HIOKI SÜPER MEGOHM METRE SM7420

4 kanallı mikro akım modeli - otomatik sistem entegrasyonu için mükemmel

Hioki SM Serisi Super Megohmmetreler, 0.1 fA çözünürlükle yüksek direnç ve ultra düşük akım testleri için kullanılan, üretim hatlarında hassas test imkanı sunan cihazlardır.

SM7420, sektördeki en hızlı 4 kanallı eşzamanlı super megohmmetredir ve kondansatörler ile filtreler gibi pasif bileşenlerin üretkenliğini artırmaya yönelik uygulamaları destekler.

Temel Özellikler

  • Gürültüye karşı 300 kat daha dayanıklı

  • Dakikada 6000 parça test kapasitesi – seri üretim için ideal

  • Kanallardan bağımsız düşük kapasiteli temas kontrolü

  • Otomasyon sistemlerine entegre kullanım için mükemmel uyumluluk

  • Dahili EXT I/O, RS-232C, GP-IB ve USB bağlantıları

  • Minimum 0.1 fA çözünürlük

  • Otomatik üretim hatlarına entegrasyon için ideal, MLCC sızıntı akımı test hatları kurmak için kolay yapılandırma

Temel Teknik Özellikler

Doğruluk Garantisi: 1 yıl

Kanal Sayısı: 4 kanal

DC Akım Ölçüm Aralıkları ve Doğruluk:

Ölçüm AralığıÇözünürlükDoğruluk
20 pA0.1 fA±(%2.0 okuma + 30 dijit)
200 pA1.0 fA±(%1.0 okuma + 30 dijit)
2 nA10 fA±(%0.5 okuma + 20 dijit)
20 nA100 fA±(%0.5 okuma + 10 dijit)
200 nA1 pA±(%0.5 okuma + 10 dijit)
2 μA10 pA±(%0.5 okuma + 10 dijit)
20 μA100 pA±(%0.5 okuma + 10 dijit)
200 μA1 nA±(%0.5 okuma + 10 dijit)
2 mA (Yalnızca HIZLI modda)1 nA±(%0.5 okuma + 30 dijit)

Ölçüm Koşulları:

  • Ölçüm Hızı: SLOW2 (13 PLC iç entegrasyon süresi)

  • Sıcaklık: 23 °C ±5 °C

  • Nem: Maksimum %85 bağıl nem

Direnç Ölçüm Kabiliyeti:

  • Aralık: 50 Ω ila 2 × 10¹⁹ Ω

Not: Direnç ölçüm doğruluğu, akım aralığı doğruluğu ve voltaj ayar doğruluğu ile tanımlanır.

Ölçüm Zaman Ayarı:

  • Gecikme süresi: 0 – 9.999 milisaniye

Fonksiyonlar:

  • Kanallardan bağımsız düşük kapasiteli temas kontrolü

  • Kanallardan bağımsız kablo uzunluğu düzeltme

  • Kanallardan bağımsız jig kapasitesi açık kompanzasyonu

  • Karşılaştırıcı (Comparator) fonksiyonu

Ekran:

  • LCD (8 satır × 30 karakter)

  • Arka aydınlatmalı

  • Yüksek voltaj uyarı göstergesi

Arayüzler:

  • USB

  • RS-232C

  • GP-IB

  • EXT I/O (NPN/PNP arasında değiştirilebilir)

Güç Kaynağı:

  • 100 ila 240 V AC, 50/60 Hz, 45 VA

Boyutlar ve Ağırlık:

  • Genişlik: 330 mm

  • Yükseklik: 80 mm

  • Derinlik: 450 mm

  • Ağırlık: 6.5 kg

Kutu İçeriği:

  • Güç kablosu ×1

  • Kullanım kılavuzu ×1

  • CD-R (iletişim komutları kılavuzu ve USB sürücüsü içerir) ×1

  • EXT I/O erkek konnektör ×1

Model/Opsiyon Seçim Tablosu
Ürün Kodu:
PIN TYPE LEAD (RED) L2230
Ürün Açıklaması:
1 m (3.28 ft) length
Ürün Tipi:
Aksesuar
Ürün Kodu:
CLIP TYPE LEAD (RED) L2232
Ürün Açıklaması:
1 m (3.28 ft) length
Ürün Tipi:
Aksesuar
Ürün Kodu:
OPEN LEAD (RED) L2234
Ürün Açıklaması:
3 m (9.84 ft) length
Ürün Tipi:
Aksesuar
Ürün Kodu:
PIN TYPE LEAD (BLACK) L2231
Ürün Açıklaması:
1 m (3.28 ft) length
Ürün Tipi:
Aksesuar
Ürün Kodu:
CLIP TYPE LEAD (BLACK) L2233
Ürün Açıklaması:
1 m (3.28 ft) length
Ürün Tipi:
Aksesuar
Ürün Kodu Ürün Açıklaması Ürün Tipi
PIN TYPE LEAD (RED) L2230 1 m (3.28 ft) length Aksesuar
CLIP TYPE LEAD (RED) L2232 1 m (3.28 ft) length Aksesuar
OPEN LEAD (RED) L2234 3 m (9.84 ft) length Aksesuar
PIN TYPE LEAD (BLACK) L2231 1 m (3.28 ft) length Aksesuar
CLIP TYPE LEAD (BLACK) L2233 1 m (3.28 ft) length Aksesuar

Teknik Şartname

Hioki SM Serisi Süper Megohm Metreler, üretim hatlarında hassas testler sunmak için 0.1 fA çözünürlüğe sahip yüksek dirençli ve ultra düşük akım kontrol cihazlarıdır. SM7420, kapasitörler ve filtreler gibi pasif bileşenlerin üretkenliğini artırmaya yönelik uygulamaları destekleyen, endüstrinin en hızlı 4 kanallı eşzamanlı süper megohm metresidir.

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

SM7110E12-35M.pdf
