Hioki LCR Metreler ve Empedans Analizörleri, elektronik bileşenlerin test edilmesi için 1 mHz ila 3 GHz arasında değişen cihazlarla geniş bir uygulama yelpazesine hitap eder. IM7585 Empedans Analizörü, 1 MHz ila 1.3 GHz frekans aralığında ve 0.5 ms gibi hızlı bir ölçüm süresiyle üstün kararlılık sunarak, Ar-Ge çalışmaları ve yüksek hacimli üretim için ideal bir çözümdür.

Anahtar Özellikler

✅ 1 MHz ila 1.3 GHz test kaynağı frekansı
✅ En hızlı test süresi: 0.5 ms (Analog ölçüm süresi)
✅ 1 GHz’de %0.07 ölçüm değişkenliği
✅ ±0.65% rdg. temel doğruluk
✅ RF I-V yöntemi
✅ Yarım raf boyutunda ana gövde ve avuç içi boyutunda test başlığı
✅ Kapsamlı temas kontrolü (DCR testi, yüksek empedans reddi veya dalga formu değerlendirmesi)
✅ Analizör Modunda frekans taramaları, seviye taramaları ve zaman aralığı ölçümleri

Temel Özellikler

📌 Doğruluk Garantisi: 1 yıl

Ölçüm Modları

• LCR Modu

• Analizör Modu (Ölçüm frekansı ve ölçüm seviyesi ile taramalar)

• Sürekli Ölçüm Modu

Ölçüm Parametreleri

• Empedans (Z), Admittans (Y), Faz Açısı (θ)

• Seri/Paralel Direnç (Rs, Rp), Reaktans (X)

• Kondüktans (G), Susceptans (B)

• Seri/Paralel Kapasitans (Cs, Cp), Endüktans (Ls, Lp)

• Dissipasyon Faktörü (D, tanδ), Kalite Faktörü (Q)

Ölçüm Aralığı

• Direnç (Z): 100 mΩ ila 5 kΩ

Görüntüleme Aralığı

• Empedans (Z): 0.00 mΩ ila 9.99999 GΩ

• Rs, Rp, X: ± (0.00 mΩ ila 9.99999 GΩ)

• Ls, Lp: ± (0.00000 nH ila 9.99999 GH)

• Kalite Faktörü (Q): ± (0.00 ila 9999.99)

• Faz Açısı (θ): ± (0.000° ila 180.000°)

• Cs, Cp: ± (0.00000 pF ila 9.99999 GF)

• Dissipasyon Faktörü (D): ± (0.00000 ila 9.99999)

• Admittans (Y): (0.000 nS ila 9.99999 GS)

• Kondüktans (G), Susceptans (B): ± (0.000 nS ila 9.99999 GS)

• Δ%: ± (0.000 % ila 999.999 %)

Temel Doğruluk

• Empedans (Z): ±0.65% rdg.

• Faz Açısı (θ): ±0.38°

Ölçüm Frekansı

• 1 MHz ila 1.3 GHz (100 kHz adım çözünürlüğü)

Ölçüm Sinyali Seviyesi

• Güç: -40.0 dBm ila +1.0 dBm

• Gerilim: 4 mV ila 502 mVrms

• Akım: 0.09 mA ila 10.04 mArms

Çıkış Empedansı

• 50 Ω (10 MHz’de)

Ekran

• 8.4 inç Renkli TFT Dokunmatik Ekran

Ölçüm Hızları

• Hızlı Mod: 0.5 ms (Tipik analog ölçüm süresi)

Fonksiyonlar

✅ Temas Kontrolü
✅ Karşılaştırıcı (Comparator)
✅ BIN Ölçümü (Sınıflandırma)
✅ Panel Yükleme/Kaydetme
✅ Hafıza Fonksiyonu
✅ Eşdeğer Devre Analizi
✅ Korelasyon Düzeltme

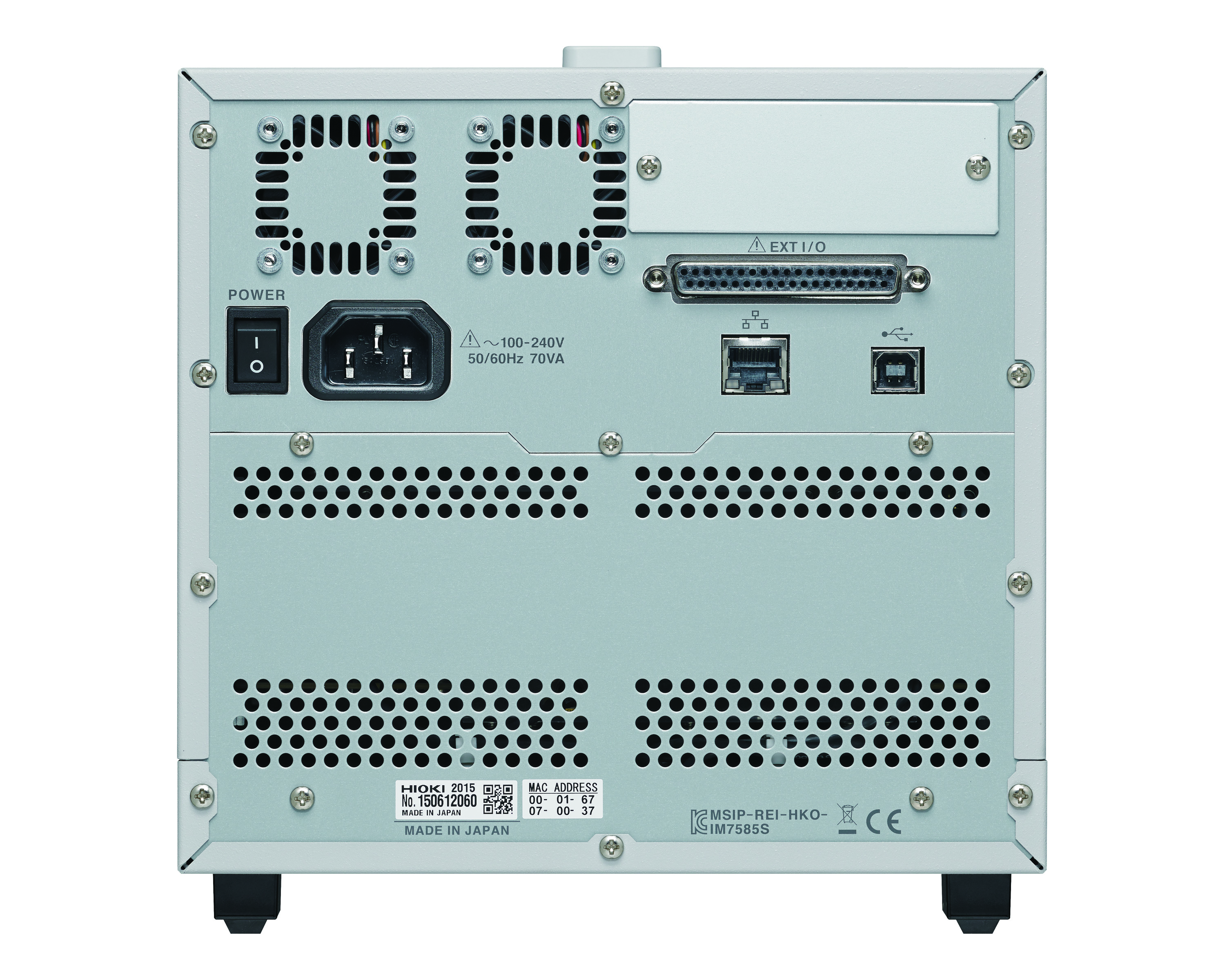

Bağlantı Arayüzleri

• EXT I/O (Handler)

• USB İletişimi

• USB Bellek

• LAN

• RS-232C (Opsiyonel)

• GP-IB (Opsiyonel)

Güç Kaynağı

• 100 ila 240 V AC, 50/60 Hz, Maks. 70 VA

Boyutlar & Ağırlık

• Ana Ünite: 215 mm (8.46 in) G × 200 mm (7.87 in) Y × 348 mm (13.70 in) D, 8.0 kg (282.2 oz)

• Test Başlığı: 90 mm (3.54 in) G × 64 mm (2.52 in) Y × 24 mm (0.94 in) D, 300 g (10.58 oz)

Dahil Olan Aksesuarlar

✅ Test Başlığı ×1
✅ Bağlantı Kablosu ×1
✅ Kullanım Kılavuzu ×1
✅ LCR Uygulama Diski (İletişim Kullanım Kılavuzu) ×1
✅ Güç Kablosu ×1

📌 Cihaz, test fikstürü veya prob ile birlikte gönderilmez. IM7585 Empedans Analizörü ile uyumlu özel bir test fikstürü gereklidir.
